一、產品概述 DLS系列激光測距傳感器，是我公司自主研發的新型測距設備具備高精確、快速響應、大功率、非接觸測量等優勢，適用于水庫，船閘，河道，城市積水等水位監測場合，其大功率型號適用于煤場，糧倉，礦山,石油化工等工業場合。
DLS-20激光閘位計相較于傳統的編碼式閘位計，它具有精度高、功耗低、安裝方便、運行穩定等特點，可對閘門位移進行精確測量，配合RTU、PLC等傳輸設備可實現閘門位移實時監測。 二、產品特性 遠距離、高精度 ：0.1m-10m量程，量程可設置，測距精度 ±2mm 簡便的操作方式：單次測量模式和連續測量模式可設置 數字輸出： RS485 標準MODBUS RTU協議 低功耗，寬電源范圍12-24VDC 可直接輸出閘門開度數據，方便采集端處理
三、 技術參數 | 測量范圍 | 0.1m至20m*（量程可選型） | | 測量精度 | 典型值：±2mm | | 激光種類 | 非可見光，波長635mm | | 激光等級 | 二級，功率<1mW | | 測試方式 | 單次測量、連續測量可調 | | 電源輸入 | 12-24V DC 防爆場合需安全柵供電 | | 輸出方式 | 標準ModBus485輸出 | | 溫度范圍 | 儲存溫度：-30℃至+80℃ 工作溫度：-30℃至+70℃** | | 過程連接 | 吊裝，M4螺絲和M8螺絲安裝孔可選 |
四、安裝說明

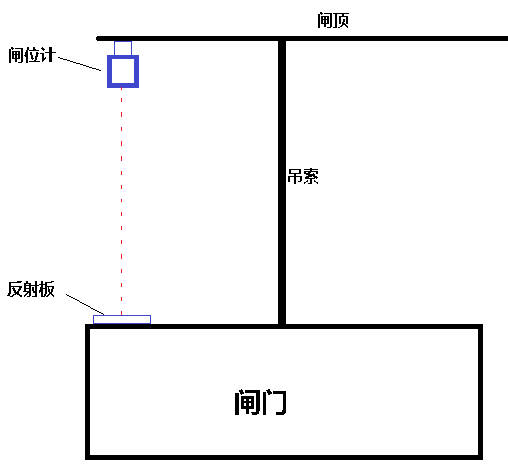

閘位計安裝于閘門頂部，通過2-4個M4螺絲固定。發射板螺絲安裝固定在閘門上，調節好閘位計與反射板的位置保證閘位計激光打在反射板上，可通過懸掛重物的方式調節反射板的位置。
|
